母排理論重量及載流量選用表
配電供電裝置主供電線路（ 銅排、鋁排叫母排）,各分支線（支排）由母排上引下。
母排就是指供電系統中，電柜中總制開關與各分路電路中的開關的連接銅排或鋁排。表面有做絕緣處理.主要作用是做導線用。
有時也稱母線排，是電力配電設備上的導電材料名稱，材質扁銅（相當于電線），沒有絕緣層，外面刷有表示相序的顏色油漆，主要用于室內 變壓器到 配電柜再到 電源總閘然后連接到各分閘。
1、母排理論重量及載流量選用表
a）、接觸面搪錫或鍍錫。
b）、環境溫度：銅母線為40℃，鋁母線為35℃，最高工作溫度為85℃。
c）、周圍環境溫度不等于40℃的校正系數見下表
系數見下表
| 周圍環境溫度℃ | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 溫度校正系數 | 1.29 | 1.25 | 1.20 | 1.15 | 1.11 | 1.05 | 1.0 | 0.94 | 0.88 |
d）、周圍環境溫度不等于35℃的校正系數見下表
| 周圍環境溫度℃ | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 溫度校正系數 | 1.22 | 1.18 | 1.14 | 1.09 | 1.05 | 1.0 | 0.95 | 0.89 | 0.84 |
e）、理論重量及載流量選用表
| 矩型母線允許載流量（交流/直流）最高溫度+85℃ | ||||||
| 規格 | 重量（kg/m） | 允許載流量（A） | ||||
| 銅 | 鋁 | |||||
| 銅 | 鋁 | 單根 | 雙根 | 單根 | 雙根 | |
| 15×3 | 0.4 | 0.12 | 205 | --- | 170 | --- |
| 20×3 | 0.53 | 0.16 | 270 | --- | 220 | --- |
| 25×3 | 0.67 | 0.20 | 330 | --- | 270 | --- |
| 30×4 | 1.07 | 0.32 | 465 | --- | --- | --- |
| 40×4 | 1.42 | 0.43 | 610 | ---/1060 | 495 | ---/880 |
| 40×5 | 1.78 | 0.54 | 685/690 | ---/1220 | 555/560 | ---/995 |
| 50×5 | 2.22 | 0.68 | 840/850 | ---/1490 | 685/690 | ---/1215 |
| 50×6 | 2.67 | 0.81 | 935/940 | ---/1660 | 765/770 | ---/1355 |
| 60×6 | 3.2 | 0.97 | 1100/1120 | 1700/1950 | 900/910 | 1390/1605 |
| 80×6 | 4.27 | 1.3 | 1445/1475 | 2060/2570 | 1190/1200 | 1680/2070 |
| 100×6 | 5.34 | 1.62 | 1770/1830 | 2410/3170 | 1470/1500 | 2000/2095 |
| 60×8 | 4.27 | 1.3 | 1290/1310 | 2110/2420 | 1055/1075 | 1730/1890 |
| 80×8 | 5.7 | 1.73 | 1650/1715 | 2560/3020 | 1360/1395 | 2100/2470 |
| 100×8 | 7.12 | 2.16 | 2030/2130 | 3720/3990 | 1670/1740 | 2460/3040 |
| 120×8 | 8.53 | 2.59 | 2340/2540 | 3320/4300 | 1960/2100 | 2730/3450 |
| 60×10 | 5.34 | 1.62 | 1440/1490 | 2500/2660 | 1190/1210 | 2070/2170 |
| 80×10 | 7.12 | 2.16 | 1855/1945 | 3030/3430 | 1520/1585 | 2480/2820 |
| 100×10 | 8.9 | 2.7 | 2260/2420 | 3520/4225 | 1870/1960 | 2940/3450 |
| 120×10 | 10.7 | 3.24 | 2585/2880 | 4000/4890 | 2140/2370 | 3300/4000 |
2、熱軋等邊角鋼
| 鋼號 | 規格 | 重量（kg/m） |
| 2.5 | 25×25×3 | 1.124 |
| 25×25×4 | 1.459 | |
| 3 | 30×30×3 | 1.373 |
| 30×30×4 | 1.786 | |
| 4 | 40×40×4 | 2.422 |
| 40×40×5 | 2.976 | |
| 5 | 50×50×5 | 3.770 |
| 50×50×6 | 4.465 | |
| 6.3 | 63×63×5 | 4.822 |
| 63×63×6 | 5.721 |
3、熱軋普通槽鋼
| 鋼號 | 規格 | 重量（kg/m） |
| 5 | 50×37×4.6 | 5.44 |
| 6.3 | 63×40×4.8 | 6.63 |
| 8 | 80×43×5.0 | 8.04 |
| 10 | 100×48×5.3 | 10.00 |
| 12.6 | 126×53×5.5 | 12.32 |
| 14a | 140×58×6.0 | 14.53 |
| 14b | 140×60×8.0 | 16.73 |
| 16a | 160×63×6.5 | 17.23 |
| 16b | 160×65×8.5 | 19.74 |
4、熱軋鋼板
| 厚度 | 重量（kg/m2） | 厚度 | 重量（kg/m2） |
| 1.0 | 7.85 | 3.0 | 23.55 |
| 1.2 | 9.42 | 4.0 | 31.4 |
| 1.5 | 11.775 | 5.0 | 39.25 |
| 2.0 | 15.7 | 6.0 | 47.1 |
| 2.5 | 19.625 | 7.0 | 54.95 |
5、根據負荷選用絕緣母線截面
| 額定電流值A(chǔ) | 10 | 1620 | 25 | 32 | 4050 | 63 | 80 | 100 | 125140 | 160 | 180200225 | 250 | 315350 | 400 | ||||
| 導線截面積mm2 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 185 | 240 | ||||
| 額定電流A | 電纜截面積 | 銅排盡寸 | ||||||||||||||||
| 數量 | 截面積mm2 | 數量 | 尺寸mm×mm | |||||||||||||||
| 500 | 2 | 150 | 2 | 30×5 | ||||||||||||||
| 630 | 2 | 185 | 2 | 40×5 | ||||||||||||||
| 700、800 | 2 | 240 | 2 | 50×5 | ||||||||||||||
6、以空氣作為絕緣介質柜內各相導體間與對地凈距
| 序號 | 額定電壓KV | 3.6 | 7.2 | 12 | 24 | 40.5 |
| 1 | 導體至接地間凈距 | 7.5 | 10 | 12.5 | 20 | 30 |
| 2 | 不同相的導體間的凈距 | 7.5 | 10 | 12.5 | 18 | 30 |
| 3 | 導體至無孔遮欄間凈距 | 10.5 | 13 | 15.5 | 21 | 33 |
| 4 | 導體至網狀遮欄間凈距 | 17.5 | 20 | 22.5 | 28 | 40 |
| 5 | 無遮欄裸導體至地板間凈距 | 237.5 | 240 | 242.5 | 248 | 260 |
| 6 | 需要不同時停電檢修無遮欄裸導體間的水平凈距 | 187.5 | 190 | 129.5 | 198 | 210 |
| 7 | 出線套管至屋外通道地面間凈距 | 400 | 400 | 400 | 400 | 400 |
注：海拔高度超過1000m時1、2項應按每升高1000m增大10%進行修正；3～6項值應分別增加1或2項值的修正值。
7、高原型開關內一次元件的帶電距離
| 海拔高度額定電壓（KV） | 相間、相對地空氣絕緣距離 | |||||
| 1000 | 2000 | 2500 | 3000 | 3500 | 4000 | |
| 3.6 | 75 | 83 | 86 | 90 | 94 | 98 |
| 7.2 | 100 | 110 | 115 | 120 | 125 | 130 |
| 12 | 125 | 138 | 144 | 150 | 156 | 163 |
| 40.5 | 300 | 330 | 345 | 360 | 375 | 390 |
8、工頻耐壓水平
| 海拔高度額定電壓（KV） | 1000 | 2000 | 2500 | 3000 | 3500 | 4000 |
| 3.6 | 25 | 28 | 30 | 32 | 34 | 36 |
| 7.2 | 32 | 36 | 38 | 40 | 43 | 46 |
| 12 | 42 | 47 | 49 | 53 | 56 | 60 |
| 40.5 | 95 | 106 | 111 | 119 | 126 | 135 |
注：上表各值為在海拔高度為1000m處（即在加工廠家內）的工頻耐壓試驗值。

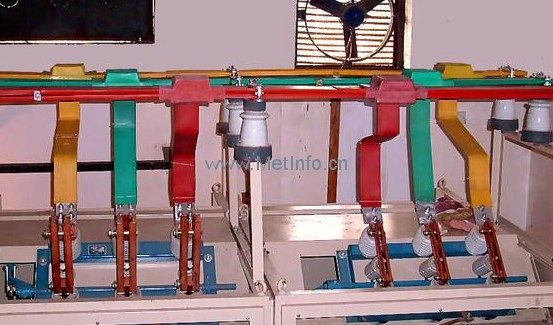

在電力系統中，母線把配電裝置中的各個載流分支回路連接在一起，起著匯集、分配和傳送電能的作用。母線按外型和結構，大致分為以下三類：
硬母線：包括矩形母線、圓形母線、管形母線等。
軟母線：包括鋁絞線、銅絞線、鋼芯鋁絞線、擴徑空心導線等。

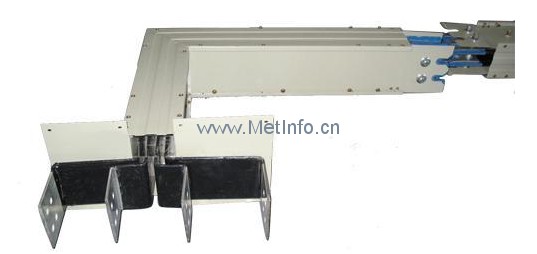

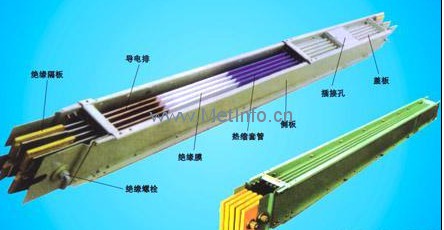

封閉母線：包括共箱母線、分相母線等。
