一文讀懂：鋰電池正極用鋁、負極用銅的設計原理
從集流體到連接排：鋰電池導電材料的分工邏輯與工程實踐
在鋰離子電池的設計中，一個看似基礎卻蘊含深意的選擇是：正極集流體采用鋁箔，負極集流體采用銅箔。這一材料分工并非偶然，而是基于電化學穩定性、機械加工性和成本控制的綜合考量。理解這一邏輯，不僅有助于把握電芯內部的工作機理，也能為電池包層級中銅排、鋁排及銅鋁過渡排的選型與制造提供清晰的工程指引。
一、正極用鋁箔、負極用銅箔的電化學基礎
鋰離子電池的工作原理決定了其正負極處于截然不同的電位環境，這對集流體材料提出了嚴苛的要求。
正極采用鋁箔，核心在于其高電位下的穩定性。 鋰電池正極的工作電位通常在3.5~4.5V vs Li/Li?之間，銅在此電位下易被氧化生成Cu2?溶出，導致集流體失效。而鋁表面會自然形成一層致密的氧化鋁（Al?O?）鈍化膜，厚度僅納米級。這層膜雖為絕緣體，但由于極薄，電子可通過量子隧穿效應實現傳導，同時有效阻止高電位下集流體的進一步氧化。正是這層“裝甲”使鋁箔能夠在正極高壓環境中長期穩定工作。
負極采用銅箔，則是為了避免低電位下的合金化反應。 負極在嵌鋰后電位極低，接近0V vs Li/Li?。鋁在此電位下會與鋰發生電化學合金化反應，生成LiAl等金屬間化合物，導致集流體結構粉化、脫落。而銅在低電位下表現為惰性，嵌鋰容量極低，能夠保持結構和電化學性能的穩定。因此，盡管鋁的密度更低、成本更優，卻無法替代銅成為負極集流體。
此外，集流體還需兼顧導電性與機械加工性。銅鋁箔均為導電性優良的金屬材料，且具有一定的柔軟性，能夠滿足鋰電池卷繞和疊片工藝的要求，在軋制過程中不易脆斷。隨著能量密度要求的提升，集流體厚度持續降低——正極鋁箔已從早期的16μm減薄至10μm甚至8μm，負極銅箔則從12μm降至6μm，部分廠家已開發4.5μm產品。
二、從集流體到母排：電池包內的材料邏輯延伸
電芯內部的材料分工邏輯，同樣延伸至電池包層級。在電池模組中，負責電芯串并聯及與外部電路連接的母排（Busbar），同樣面臨導電效率、重量、成本和電化學兼容性的綜合考量。

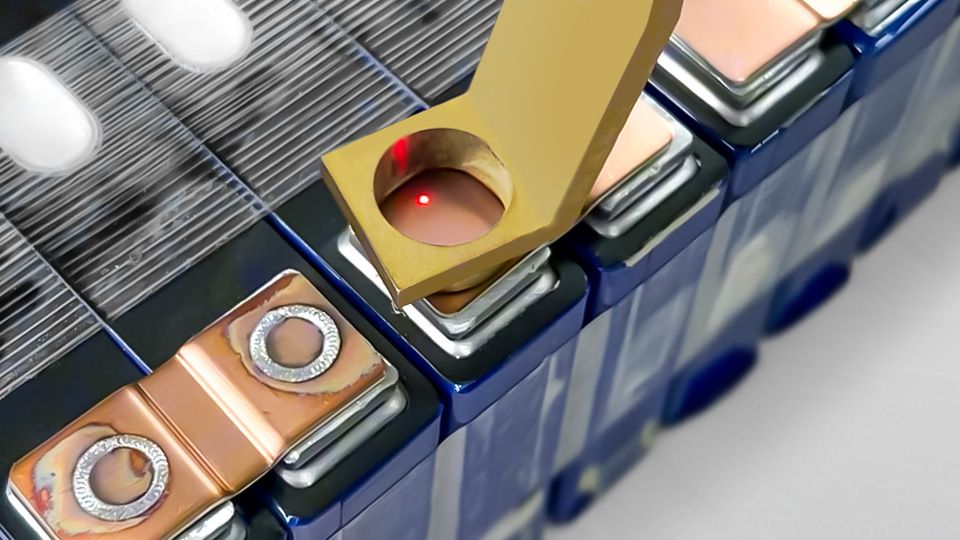

銅排：高導電率場景的主力選擇。 在主回路大電流傳輸場景，T2紫銅排因其優異的導電率（約58 MS/m）成為首選。銅排需滿足嚴格的尺寸公差和表面處理要求，折彎、沖孔后需去除毛刺，防止局部放電。為適應電池充放電過程中的振動與膨脹，疊層軟銅排被廣泛采用——由多層0.1~0.3mm銅箔疊壓，通過高分子擴散焊在高溫高壓下使界面原子相互擴散，形成固相連接。這種結構既保證了載流能力，又提供了必要的柔韌性，避免焊點疲勞斷裂。
鋁排：輕量化的有效途徑。 在追求減重的場合，如部分模組間連接或CCS集成母排內部，1060、6101鋁合金開始替代銅排。鋁的密度僅為銅的30%，但純鋁強度不足，通過添加鎂、硅元素并進行熱處理，抗拉強度可達260MPa以上。鋁排表面自然形成的氧化膜在空氣中穩定，但接觸電阻較高，因此連接部位常需鍍鎳或鍍錫處理。
銅鋁復合排：雙金屬連接的優化方案。 電池包內常需連接銅質電纜與鋁質母排，傳統焊接方式存在焊縫脆化、接觸電阻高等問題。軋制銅鋁復合排通過大變形量軋制實現銅鋁間的冶金結合，過渡層厚度可控制在1~2μm，遠低于傳統焊接的15~50μm，既保證了結合強度，又降低了界面電阻。其復合強度≥12N/mm，剪切強度≥35MPa，300℃以下使用不分層，可進行折彎、鉆孔等深加工。相比傳統焊接過渡排，銅鋁復合排的過渡面積擴大數十倍，有效抑制發熱，同時可節約銅材80%左右，成本優勢顯著。
三、母排制造的典型工藝與性能控制
母排的性能不僅取決于材料選擇，更依賴于制造工藝的精細化控制。
下料與成型： 硬排通常采用沖裁或數控加工成型，需控制斷面毛刺高度（一般要求≤0.1mm），防止刺穿絕緣層。軟排則通過疊層擴散焊成型，焊接后需進行剝離力測試，確保層間結合強度。
表面處理： 銅排表面易氧化生成氧化亞銅，增加接觸電阻。因此，連接部位常采用局部鍍鎳或鍍錫——鍍鎳層作為擴散阻擋層，防止銅與電解液接觸；鍍錫層則降低接觸電阻，便于螺栓連接。鋁排則需去除表面氧化膜后涂敷導電膏或鍍錫處理。
絕緣包覆： 在800V高壓平臺日益普及的背景下，母排絕緣性能至關重要。常見方式包括熱縮管包覆和聚酰亞胺（PI）膜包裹。PI膜耐溫可達250℃以上，厚度僅0.05~0.1mm，滿足UL94 V-0阻燃等級，適合空間緊湊的模組設計。
集成化趨勢：CCS母排。 隨著電池包集成度提升，CCS集成母排逐漸成為主流方案。它將信號采集組件（FPC/PCB/FFC）、塑膠結構件與銅鋁排通過熱壓或鉚接集成為一體，實現電芯串并聯與電壓、溫度采集功能。以FPC方案為例，其厚度僅0.1~0.3mm，信號采集線路一體成型，減少了傳統線束的繁瑣連接，自動化組裝效率顯著提升。熱壓工藝在160℃左右使絕緣膜與金屬排緊密貼合，保證密封性與耐候性。
四、結語
從電芯內部的鋁箔與銅箔，到電池包內的銅排、鋁排與銅鋁復合排，鋰電池導電材料的分工始終遵循著清晰的工程邏輯：在合適的電位環境下，選擇電化學穩定、導電高效且工藝適配的材料，并通過精密制造將其性能發揮到極致。 鋁箔憑借表面鈍化膜守衛正極高壓陣地，銅箔依靠低電位惰性支撐負極穩定；母排層面則通過純銅、純鋁及復合材料的合理選型，配合擴散焊、鍍層處理、集成化設計等工藝，構建起從電芯到外電路的可靠通路。這一材料與工藝的協同演進，正是鋰電池能量密度不斷提升、安全性與可靠性持續優化的微觀基礎。
